Construction of the final prototype Components used The components used have been, per module: Density Bar 1 - Arduino Pro Mini 5v 4 - LDRs 4 - Resistors 1k 2 - PCB Terminal Blocks Communication bar 1 - Arduino Pro Mini 5v 1 - LM2596s DC-DC step down power supply module 2 - PCB Terminal Blocks 1 - Voltage regulator TIP220 1 - Heat Sink for TIP220 1 - Rectangular LED 6W 630lm 6500K COB 170 x 15 mm. Industruino 1 - Industruino PROTO kit 1 - Relay module Keyes_SR1 Arduino with screen 1 - Arduino UNO R3 1 - 16x2 Character LCD module with I2C 3 - Resistors 10k 2 - Resistors 220 1 - LED Red 1 - LED Green 3 - Buttons 1 - Relay module Keyes_SR1 Assembly of the circuit The Fritzing scheme is as follows: Density bar Circuit that manages the density bar This circuit is responsible for obtaining the measurements and send notifications to the communications bar for redirection. Communication bar Circuit that manages the c...
1 comentario

Construcción de máquina recreativa - El Vídeo

Para el vídeo de la máquina he utilizado un monitor viejo de 19 pulgadas de 4:3.
Monitor
Este monitor tiene el problema de que cuando se le alimenta no recuerda el estado anterior y siempre está apagado, para que se encienda se le ha de pulsar siempre el botón.
Para solucionar el problema he tenido que desmontarlo y meterle 2 cables para poder enchufarlo desde el exterior de la máquina.
Los pasos que he seguido para meter los cables han sido:
Lo primero que he hecho ha sido quitarle el marco al monitor y buscar en el panel de botones el botón de encendido
Monitor sin su marco
Después de encontrar el botón de encendido le he soldado 2 cables para poder conectar a un botón del frontal de la máquina.

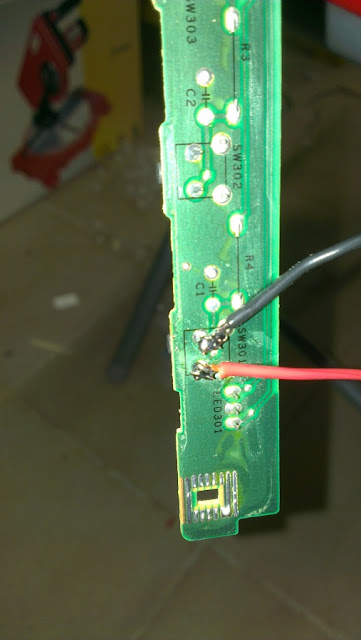

Detalle de la botonera con los 2 cables soldados
Después de soldar los cables he hecho un agujero en la parte posterior del monitor para sacar los cables
Detalle del agujero hecho para sacar los cables
Una vez sacados los cables por el agujero he situado la botonera en su sitio y he cerrado el monitor.
Detalle de la botonera en su sitio con los cables ya soldados
Para que el monitor no se mueva he construido un soporte para este. El monitor y el soporte van unidos por un soporte de monitor vesa.
El soporte está formado por una pieza de madera que tiene la anchura de la máquina y de altura es un poco mayor que la del soporte del monitor vesa. Este ha sido fijado a la máquina con 4 escuadras, 2 a cada lado.
Soporte monitor
Conexión del monitor al soporte



​
